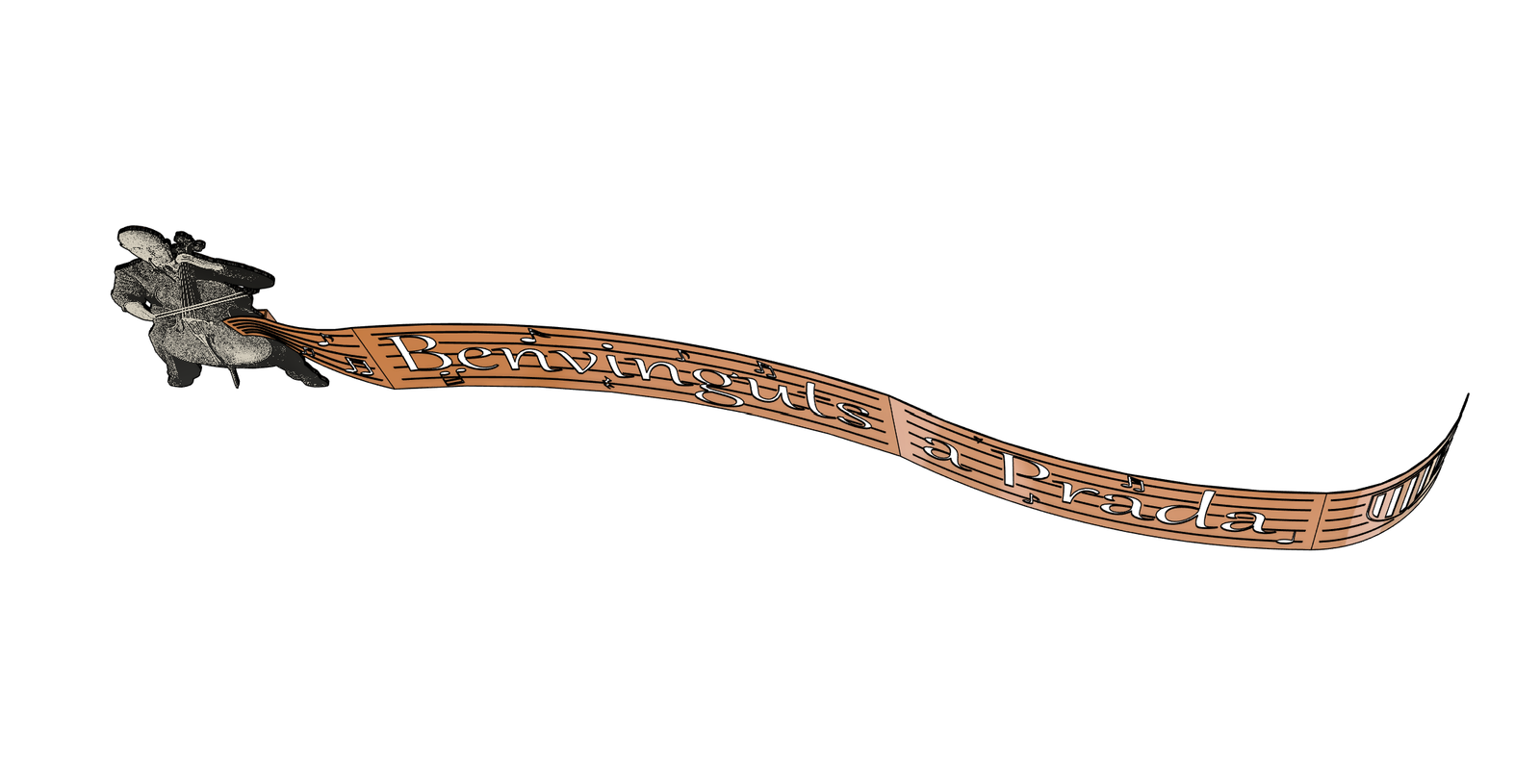

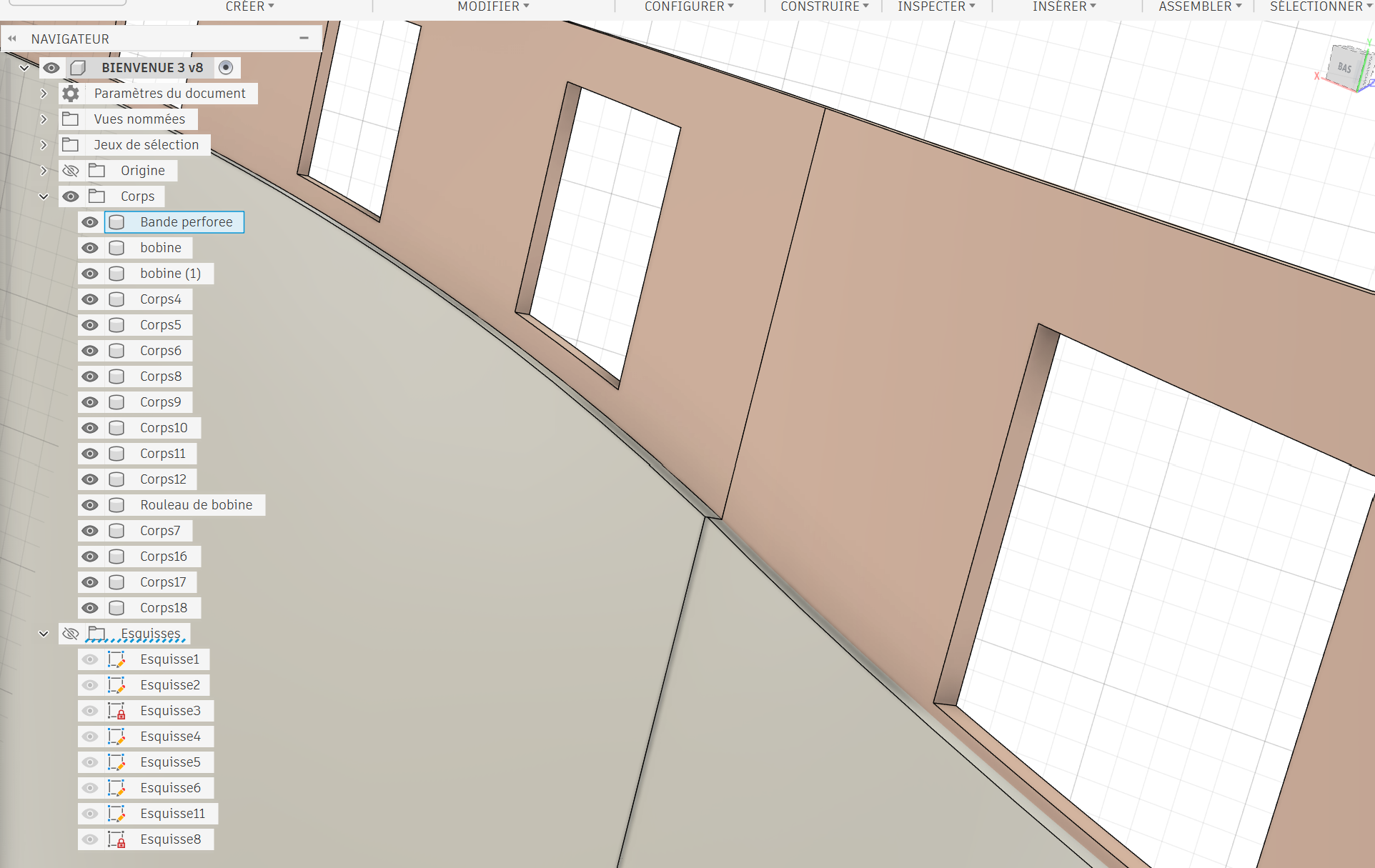

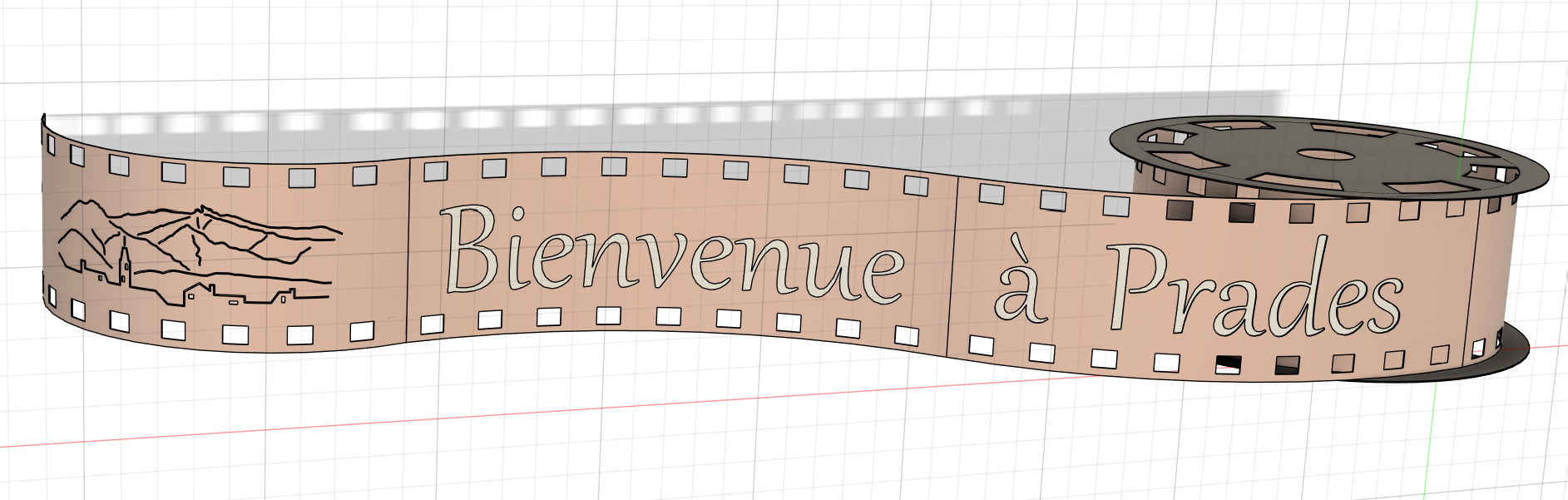

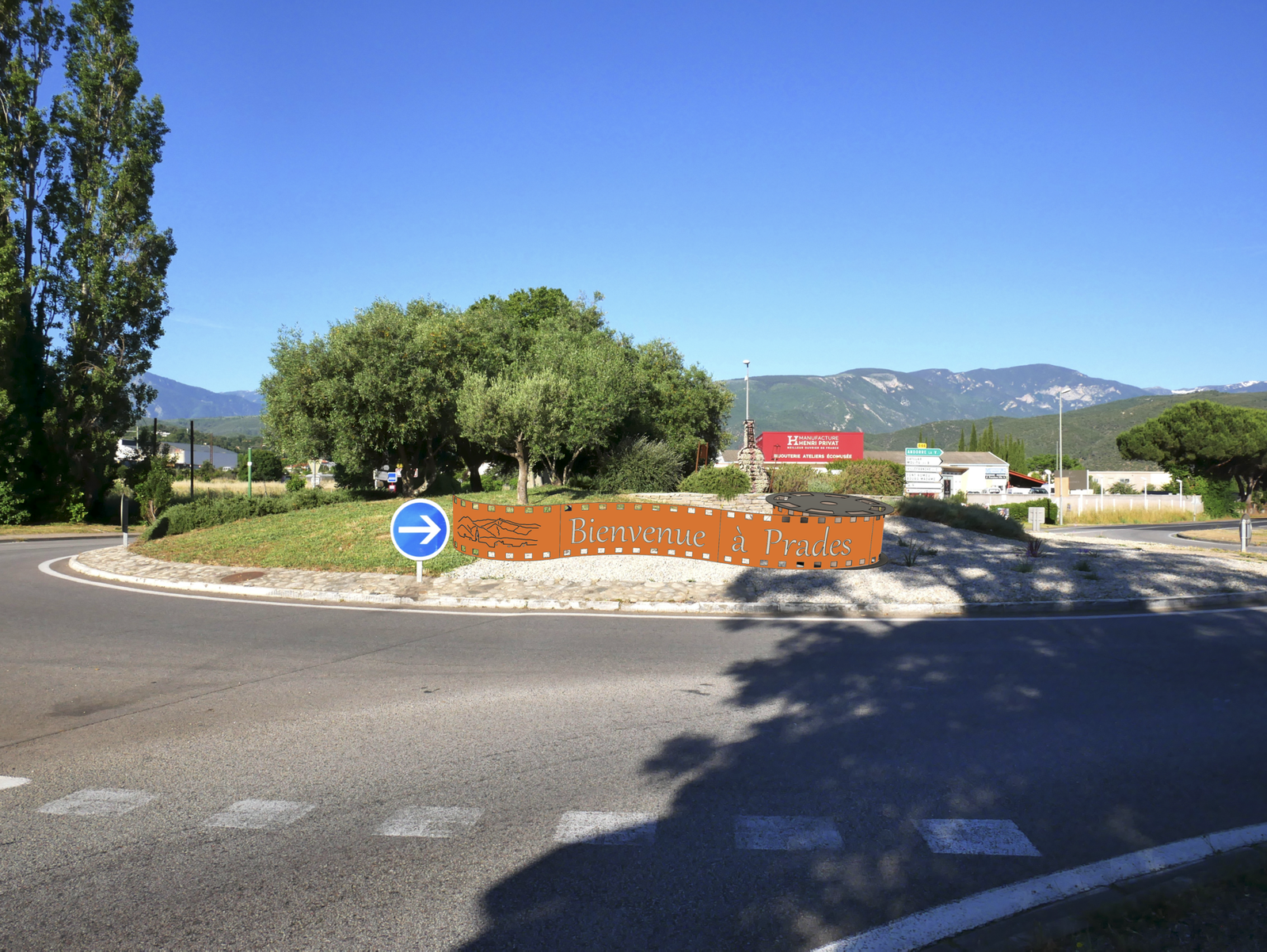

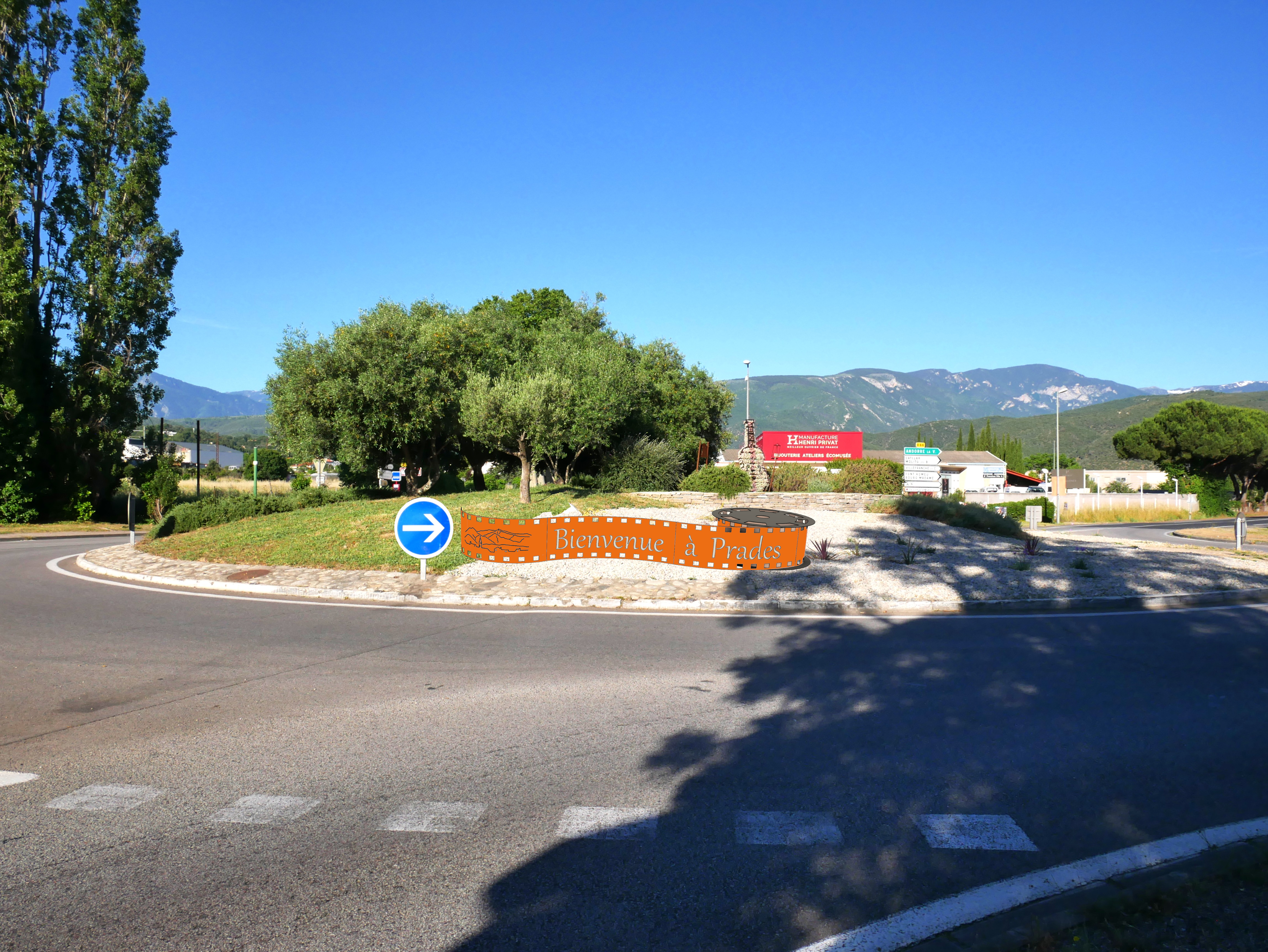

Modélisation 3D sur FUSION 360 pour découpe plasma CNC sur tôles d'acier décapé de 3 mm (roulage des tôles en atelier ) avec contre-tôles de nuance pour la mise en valeur des écritures . Ces contre tôles peuvent être réalisées dans de l'acier de 3 mm d'épaisseur La face avant des contre-tôles de nuance pourrait être revêtue d'adhésif réfléchissant style catadioptre de couleur blanc pour la nuance diurne , et réfléchissant pour la visibilité nocturne . Les contre-tôles de nuances sont assemblées et non soudées afin de permettre la future maintenance éventuelle des revêtements , qu'ils soient réfléchissants ou peints , voire même ôtés .

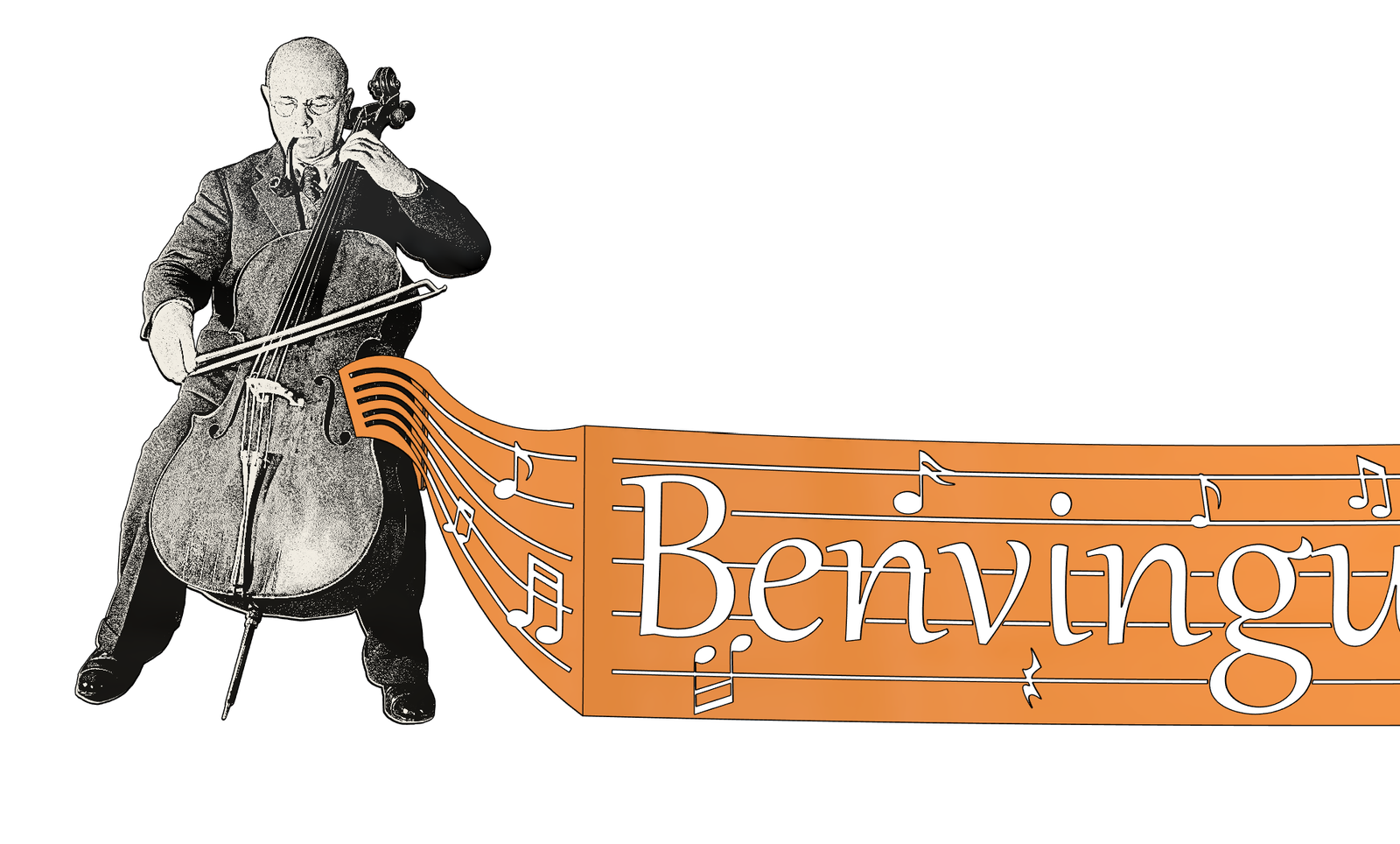

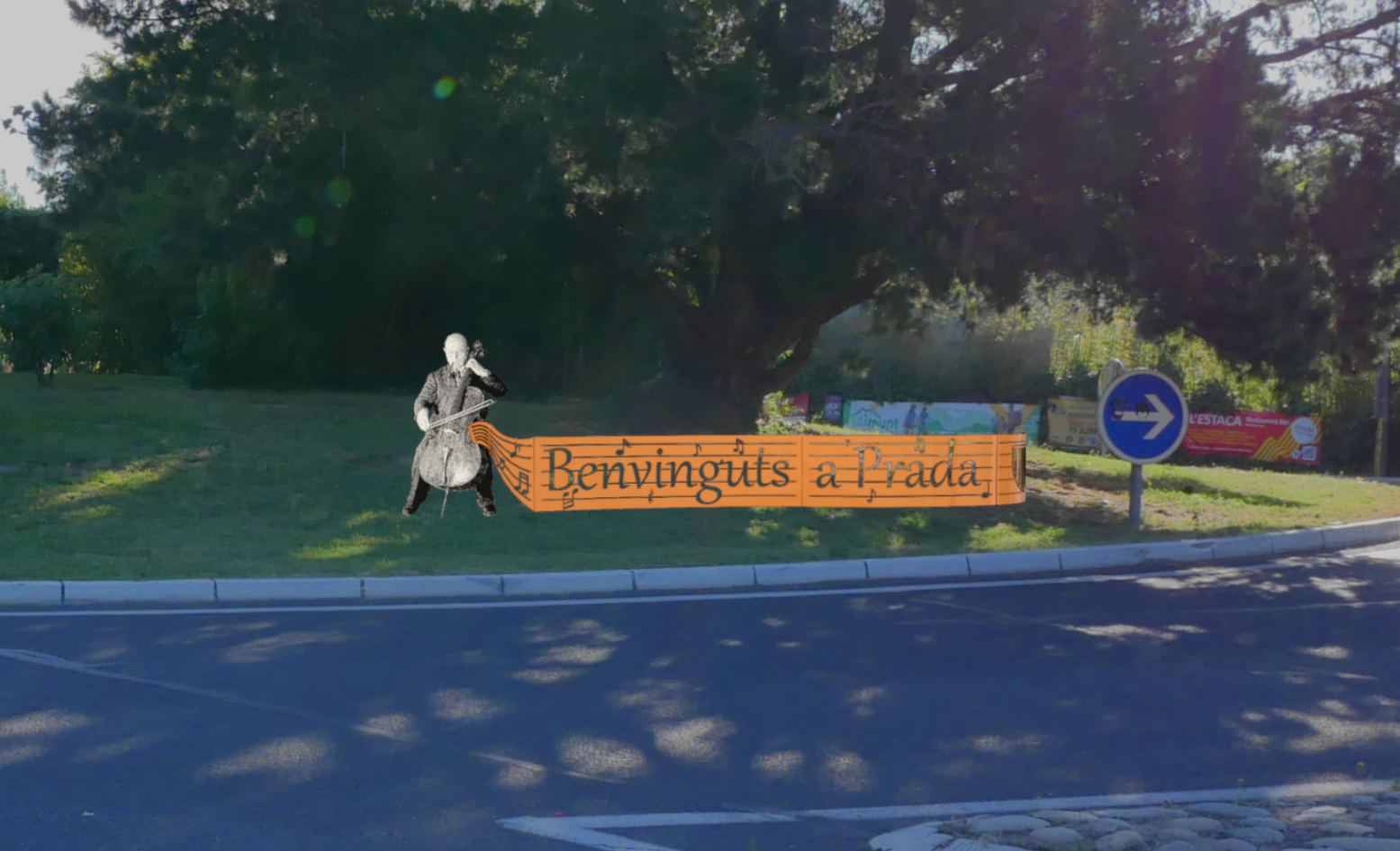

La rigidité de la "pellicule" et de la représentation de Pau CASALS est assurée par une structure tubulaire en acier (sur la base infèrieure, non représentée sur la modélisation ) reliant le bout de la pellicule à la bobine . La représentation de Pau CASALS comportera sur sa face arrière de 2 renforts à 15° environ repris sur la structure tubulaire inférieure . Ces structures comporteront les eventuels emplacements de fixation au sol .

Avec de la tôle d'acier de 4mm d'épaisseur, le poids d'une bannière est estimé à environ 350 Kg , 260 Kg avec de la tôle de 3mm.

La représentation de Pau Casals est gravée sur ma CNC perso au laser et le contour découpé par fraisage CNC sur du panneau HPL de 10mm d'épaisseur (panneaux déjà dispos sur stock atelier) fixé sur une tôle acier de 4mm découpée au plasma. La contre tôle de nuance pour le logo catalan peut être colorisée aux couleurs catalanes adéquates .

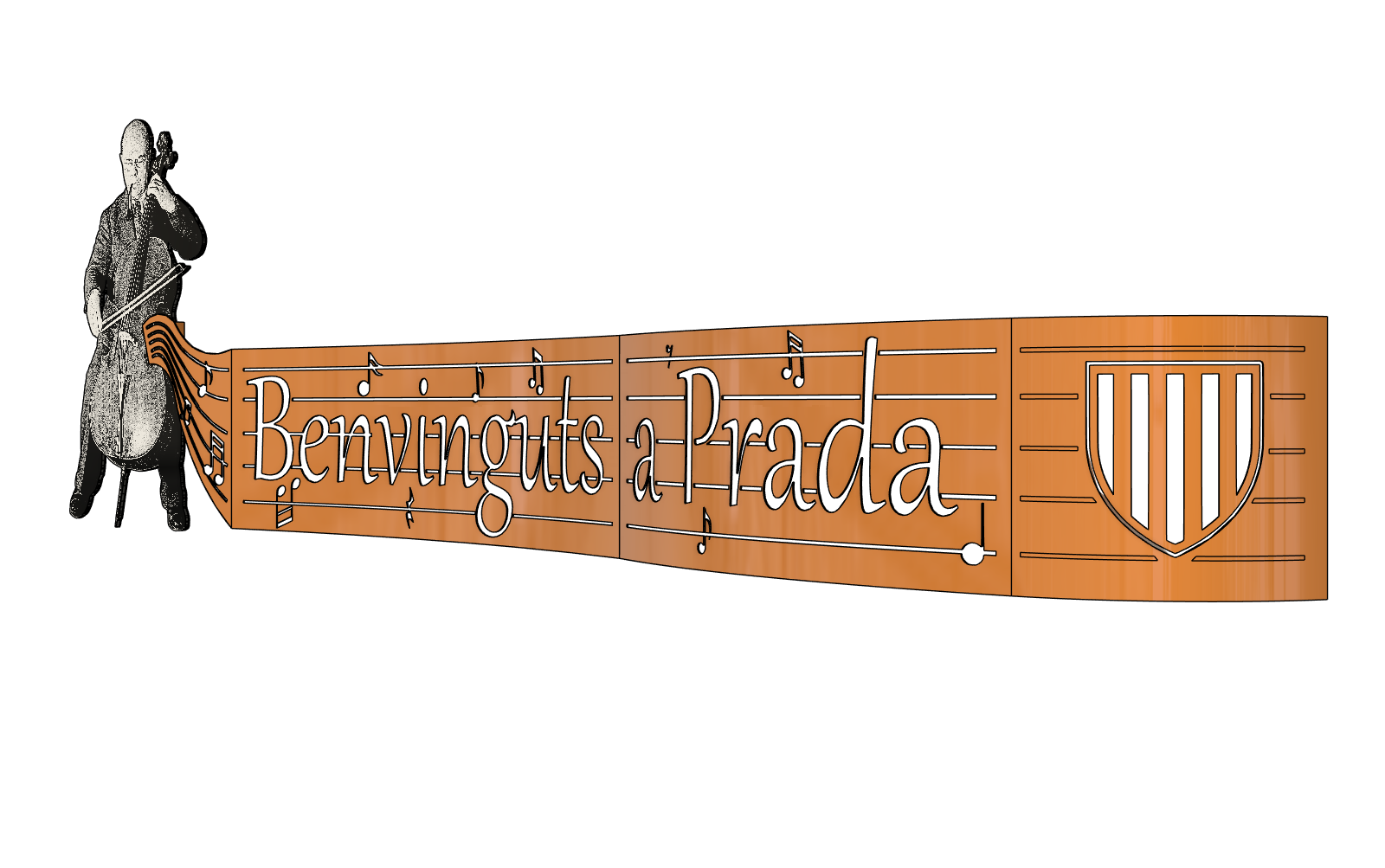

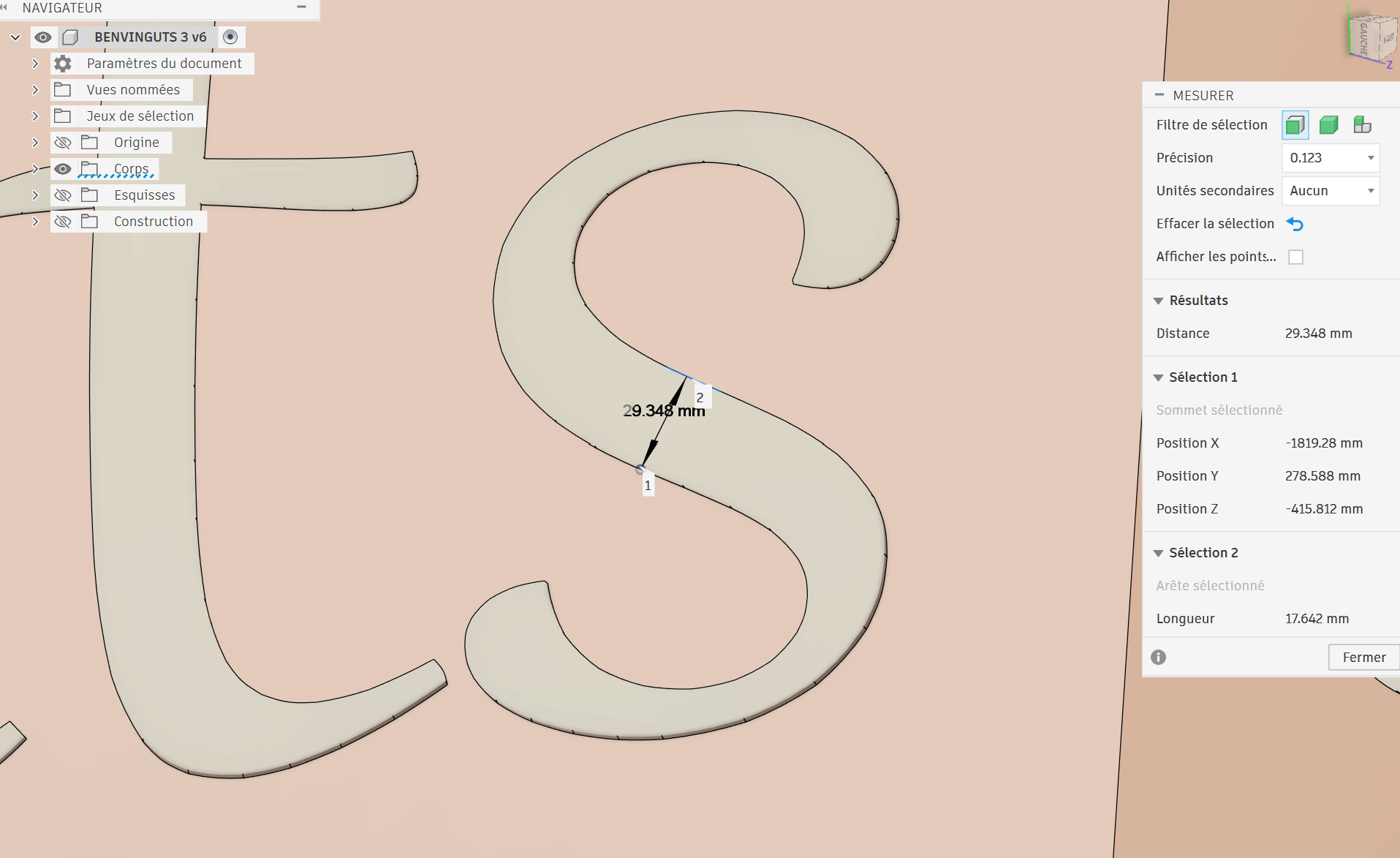

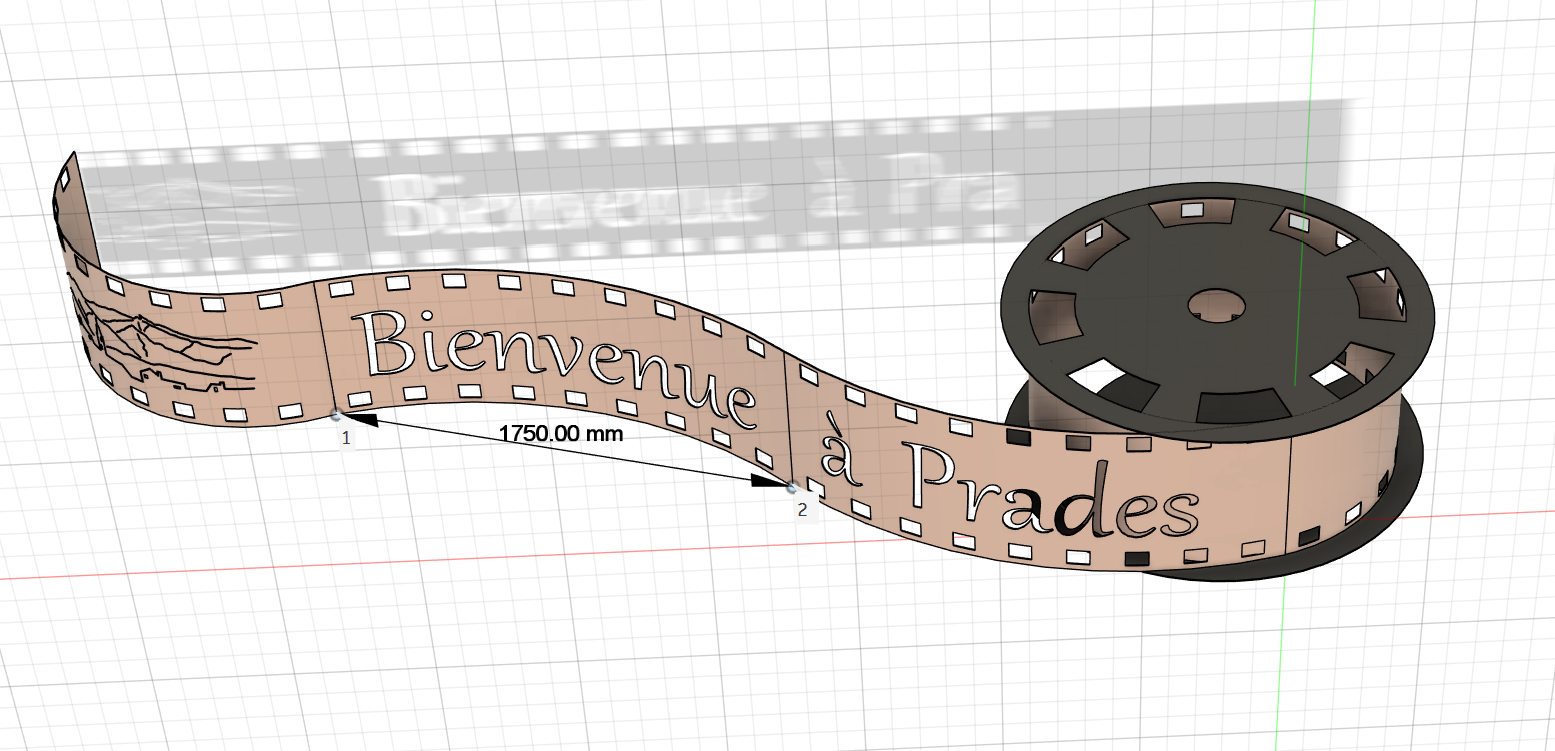

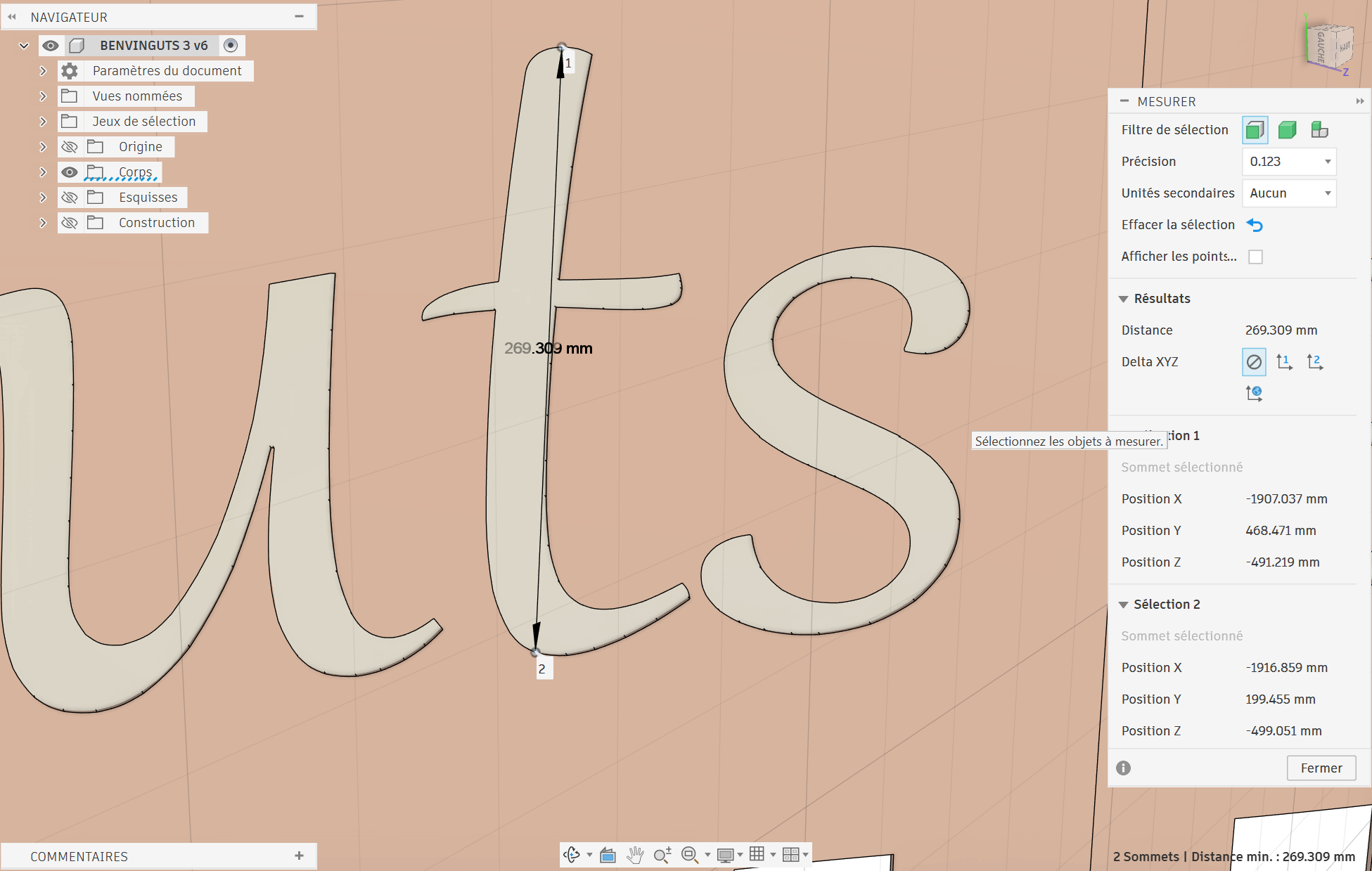

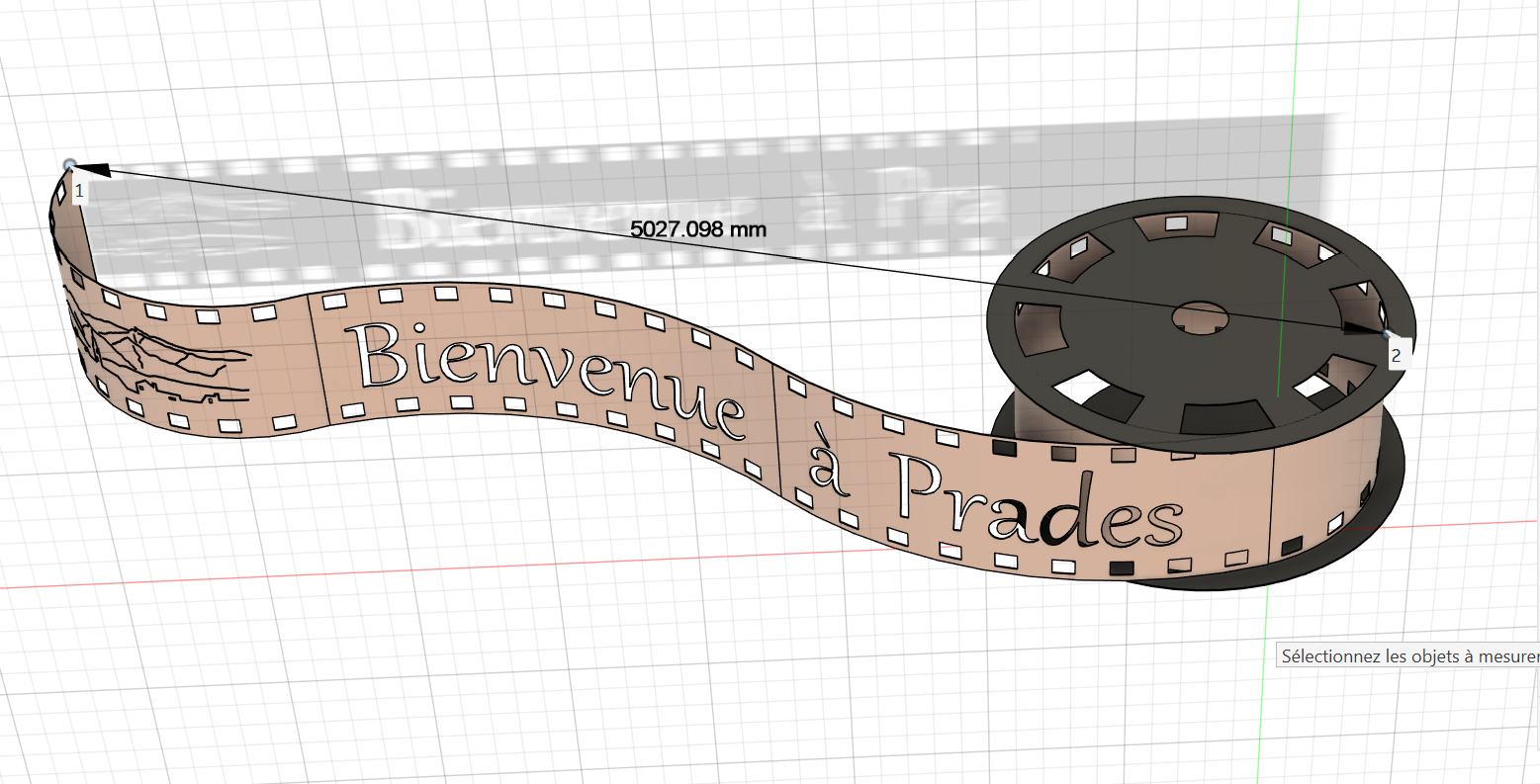

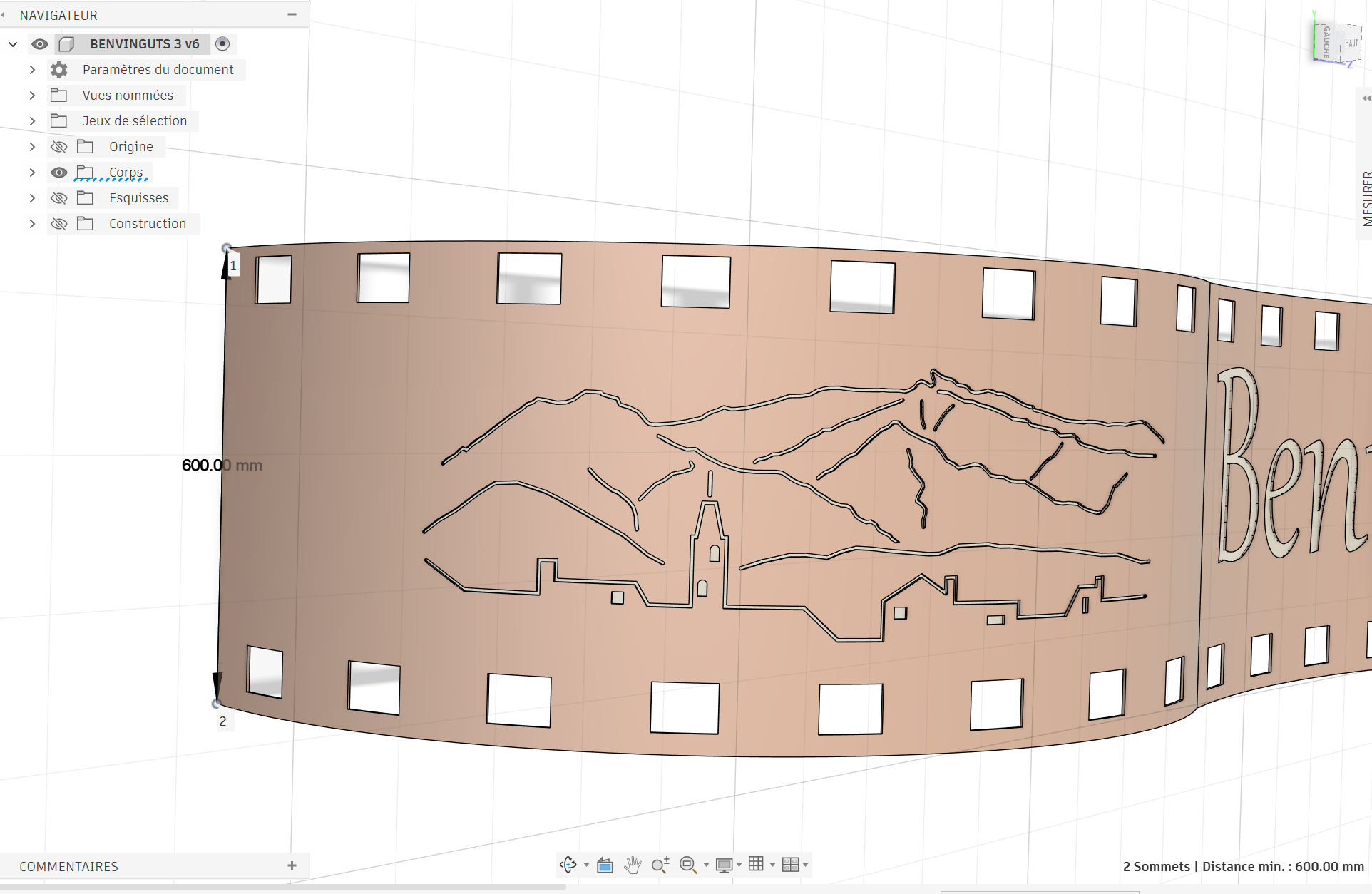

La hauteur de la gravure "Pau CASALS" est de 1.4m , sa largeur de 0.75m environ , la hauteur de la bannière de 630 mm pour une longueur totale approximative de 5.25m .
